產品簡介

POS-002 偏振追蹤器模組可針對輸入 SOP 波動的情況下保持穩定的輸出偏振狀態 (SOP)。

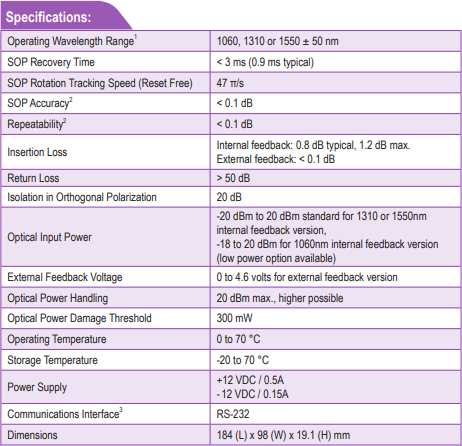

主要規格



產品說明

POS-002 偏振追蹤器自動將偏振狀態 (SOP) 向參考 SOP 調整，抵消連續輸入 SOP 變化，速度快至 0.9 ms，無需重置。參考 SOP 是由一個可在內部或外部提供的反饋信號而決定。內部反饋版本 (POS-002-I) 由光纖擠壓偏振控制器、線上偏振監視器、數字和模擬電路以及控制算法所組成。來自偏振監視器的誤差信號被反饋到偏振控制器，以在輸出端保持線性 SOP。輸出光纖通常是 SOP 與其慢軸校準的保偏光纖。

外部反饋版本 (POS-002-E) 以用戶選擇的外部模擬電反饋信號取代內部偏振監視器，例如與偏振儀測量的偏振度 (DOP) 成正比的電壓、 BER 晶片的位元錯誤率、檢測信號的射頻頻譜或偏振器後的光功率。控制器調整偏振以使反饋信號最大化。輸出光纖通常是單模光纖。

其功能類似 POS-20X 儀器，但採用小型模組型式，可整合到更大的系統中。



解決方案

POS-002-I 將光的偏振與 PM 光纖的慢軸校準。只要能產生光或電反饋信號，使目標偏振態與反饋信號的最大值相對應，POS-002-E 就可以用來尋找和保持任何目標偏振狀態。
